Gruntowy wymiennik ciepła (GWC) — czy warto przy rekuperacji?

Gruntowy wymiennik ciepła to jedno z najczęściej dyskutowanych uzupełnień instalacji rekuperacyjnej. Jedni traktują go jako niezbędny element każdej wentylacji mechanicznej, inni — jako niepotrzebny wydatek. Prawda, jak zwykle, leży pośrodku i zależy od konkretnych warunków: klimatu, rodzaju gruntu, budżetu i typu centrali rekuperacyjnej.

W tym artykule wyjaśniamy, jak działa GWC, porównujemy dwa główne typy (rurowy i glikolowy), podajemy konkretne parametry projektowe i odpowiadamy na pytanie: czy GWC się opłaca w warunkach polskiego klimatu?

Jak działa gruntowy wymiennik ciepła

Zasada działania GWC wykorzystuje prostą właściwość fizyczną: temperatura gruntu na głębokości 1,5–2,0 m zmienia się znacznie wolniej niż temperatura powietrza i oscyluje wokół 6–14°C w cyklu rocznym (w zależności od regionu, pory roku i rodzaju gruntu).

Zimą — podgrzewanie powietrza nawiewanego

Powietrze zewnętrzne o temperaturze np. -15°C przechodzi przez GWC i ogrzewa się do temperatury od -2°C do +5°C (w zależności od typu i wydajności wymiennika). To oznacza, że:

• Wymiennik ciepła w centrali rekuperacyjnej nie szroni — temperatura powietrza wchodzącego do centrali jest powyżej punktu rosy
• Centrala pracuje z pełną wydajnością — nie musi ograniczać przepływu nawiewu
• Żywotność wymiennika i wentylatorów się wydłuża — brak cykli odmrażania

Latem — darmowe chłodzenie powietrza

W upalne dni powietrze zewnętrzne o temperaturze +32°C przepływając przez GWC schładza się do +18–22°C. To efekt odwrotny — grunt jest chłodniejszy od powietrza. Nie zastąpi to klimatyzacji, ale obniża temperaturę nawiewu o 8–12°C, co realnie poprawia komfort w domu.

Dane dla Warszawy (2025/2026): Temperatura gruntu na głębokości 1,5 m w styczniu: 6–8°C, w lipcu: 12–14°C. Przy temperaturze zewnętrznej -20°C w styczniu GWC rurowy o długości 40 m podgrzewa powietrze do ok. -2 do +2°C. Przy +35°C w lipcu — schładza do ok. 20–23°C.

Typy gruntowych wymienników ciepła

Na rynku dominują dwa rozwiązania, które różnią się zasadniczo budową, wymaganiami montażowymi i kosztami.

GWC rurowy (powietrzny)

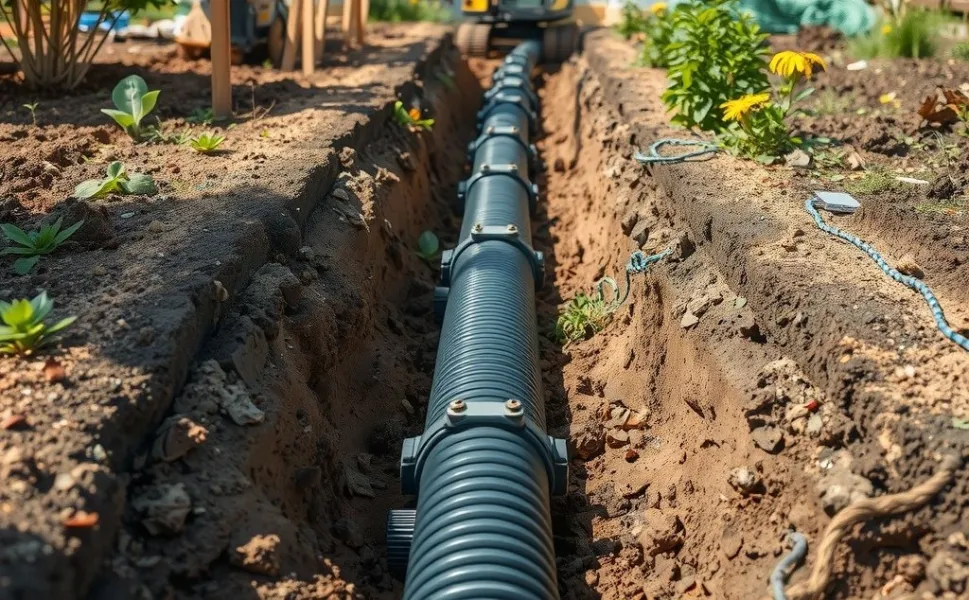

Najprostszy typ — powietrze nawiewane przepływa bezpośrednio przez rurę (lub układ rur) zakopaną w gruncie. Wymiana ciepła zachodzi przez ścianki rury.

Parametry projektowe:

Zalety GWC rurowego:

• Niższy koszt materiałów i montażu
• Prostota działania — brak pompy, brak glikolu, brak dodatkowego poboru prądu
• Wysoka sprawność wymiany ciepła (bezpośredni kontakt powietrza z gruntem przez ściankę rury)

Wady GWC rurowego:

• Wymaga dużej powierzchni działki (rura 40 m w linii prostej lub łagodnych łukach)
• Ryzyko kondensacji i rozwoju pleśni wewnątrz rury (konieczna studzienka skroplin i odpowiedni materiał rury)
• Trudny do czyszczenia po zamontowaniu
• Wymaga prac ziemnych na etapie budowy

Ważne: Nigdy nie stosuj rur karbowanych (drenażowych) jako GWC rurowego. Ich pofałdowana powierzchnia wewnętrzna gromadzi wilgoć i jest idealnym środowiskiem dla pleśni i bakterii. Zawsze wybieraj rury gładkie wewnątrz, przeznaczone do GWC.

GWC glikolowy (cieczowy)

W tym rozwiązaniu powietrze nie przepływa przez grunt bezpośrednio. Zamiast tego w gruncie zakopana jest pętla rur wypełniona roztworem glikolu (propylenowego, spożywczego), a wymiana ciepła między glikolem a powietrzem nawiewanym odbywa się w nagrzewnicy/chłodnicy wodnej zamontowanej na kanale nawiewnym centrali.

Parametry projektowe:

Zalety GWC glikolowego:

• Kompaktowy — pętla gruntowa zajmuje mniej miejsca niż rura DN200 (można ją ułożyć w wykopie pod fundamenty)
• Higieniczny — powietrze nie ma kontaktu z gruntem, brak ryzyka pleśni w rurze
• Łatwiejszy retrofit — pętlę można zainstalować nawet w niewielkim ogrodzie
• Dwufunkcyjny — latem chłodzi, zimą podgrzewa, bez ryzyka kondensacji w kanale
• Łatwy w serwisie — nagrzewnicę na kanale można czyścić i wymieniać

Wady GWC glikolowego:

• Wyższy koszt (dodatkowa pompa obiegowa, nagrzewnica, glikol, układ sterowania)
• Pobór prądu przez pompę obiegową (20–50 W ciągłej pracy)
• Nieco niższa sprawność wymiany ciepła (podwójna wymiana: grunt → glikol → powietrze)
• Wymaga okresowej kontroli stężenia glikolu i stanu pompy

Rekomendacja everflow: W nowych domach jednorodzinnych w okolicach Warszawy, gdzie prace ziemne i tak są częścią budowy, GWC glikolowy jest naszym preferowanym rozwiązaniem. Łączy kompaktowość, higienę i niezawodność — przy niewiele wyższym koszcie niż rozwiązanie rurowe.

Porównanie GWC rurowy vs glikolowy

Kiedy GWC się opłaca

Gruntowy wymiennik ciepła jest ekonomicznie i technicznie uzasadniony w następujących sytuacjach:

1. Klimat kontynentalny z mroźnymi zimami

Warszawa, Kraków, Lublin, Białystok — regiony, gdzie temperatura zimą regularnie spada poniżej -10°C, a zdarzają się okresy z -20°C i niżej. W takich warunkach GWC:

• Eliminuje konieczność stosowania elektrycznej nagrzewnicy wstępnej o mocy 1000–2000 W
• Zapobiega szronieniu wymiennika krzyżowego i przeciwprądowego
• Oszczędza energię elektryczną (brak cykli odmrażania, brak nagrzewnicy)

Roczna oszczędność w porównaniu z nagrzewnicą elektryczną 1 kW: szacunkowo 300–700 zł (w zależności od surowości zimy).

2. Budowa nowego domu

Jeśli na działce trwają prace ziemne (fundamenty, przyłącza, kanalizacja), koszt dodatkowego wykopu pod GWC jest minimalny. Warto to uwzględnić na etapie projektu — retrofit jest kilkukrotnie droższy.

3. Centrala z wymiennikiem krzyżowym lub przeciwprądowym bez rotora

Wymienniki krzyżowe i przeciwprądowe (bez odzysku wilgoci) są bardziej narażone na szronienie niż wymienniki entalpiczne. GWC skutecznie eliminuje ten problem.

4. Darmowe chłodzenie latem

W domach bez klimatyzacji GWC zapewnia obniżenie temperatury nawiewu o 8–12°C w upalne dni — to realna poprawa komfortu bez dodatkowych kosztów eksploatacyjnych.

Kiedy GWC się NIE opłaca

Są sytuacje, w których inwestycja w GWC jest nieuzasadniona lub technicznie niemożliwa:

1. Wysoki poziom wód gruntowych

Jeśli woda gruntowa utrzymuje się na głębokości < 1,5 m, posadowienie GWC na wymaganej głębokości jest problematyczne. Woda obniża skuteczność wymiany ciepła i komplikuje montaż.

2. Grunt skalisty lub kamienisty

Prace ziemne w gruncie skalistym są kosztowne i mogą wielokrotnie przekroczyć budżet GWC. W takich warunkach rozważ alternatywy.

3. Retrofit bez okazji do prac ziemnych

Jeśli dom jest już wybudowany, ogród zagospodarowany, a na działce nie planuje się żadnych prac ziemnych, koszt GWC wzrasta o 50–100% ze względu na konieczność rozkopania terenu.

4. Centrala z wymiennikiem obrotowym (entalpicznym)

Wymienniki obrotowe są znacznie mniej narażone na szronienie dzięki odzyskowi wilgoci. GWC w połączeniu z taką centralą to mniejszy zysk niż w przypadku wymiennika krzyżowego.

5. Łagodny klimat

W rejonach nadmorskich (Trójmiasto, Szczecin), gdzie temperatury rzadko spadają poniżej -10°C, prosta nagrzewnica elektryczna 500 W może wystarczyć — zwrot z inwestycji w GWC wydłuża się do 15–20 lat.

Alternatywa: elektryczna nagrzewnica wstępna

Najprostsze i najtańsze rozwiązanie ochrony przed szronieniem to elektryczna nagrzewnica wstępna montowana na kanale nawiewnym przed centralą.

*Przy założeniu 80–120 dni grzewczych poniżej -5°C w Warszawie, praca nagrzewnicy 6–10 h/dobę, cena prądu 0,70 zł/kWh.

Podsumowanie kosztowe: Dla domu w Warszawie nagrzewnica elektryczna 1 kW kosztuje ok. 300–500 zł/rok w eksploatacji. GWC rurowy zwraca się po 7–12 latach, glikolowy po 10–18 latach. Jeśli uwzględnimy darmowe chłodzenie latem i wydłużoną żywotność centrali — okres zwrotu skraca się o 2–4 lata.

Parametry projektowe GWC — podsumowanie

GWC rurowy — minimalne wymagania

1. Głębokość: minimum 1,5 m, optymalnie 1,8–2,0 m
2. Długość rury: 30–50 m (dla domu 120–180 m² z centralą 300–400 m³/h)
3. Średnica: DN 200 (przepływ do 250–300 m³/h przy prędkości 1,5–2,5 m/s; dla wyższych przepływów wymagany DN 250 lub układ wielonitkowy)
4. Spadek: minimum 2% w kierunku studzienki skroplin
5. Materiał: PE-HD lub PP, gładki wewnątrz, certyfikowany do zastosowań wentylacyjnych
6. Studzienka skroplin: na końcu rury, z syfonem i odprowadzeniem do kanalizacji lub gruntu
7. Czerpnia powietrza: min. 2 m nad gruntem, z siatką i filtrem wstępnym

GWC glikolowy — minimalne wymagania

1. Głębokość pętli: minimum 1,5 m
2. Długość pętli: 50–100 m (w układzie meandrowym lub spiralnym)
3. Średnica rury pętli: DN 25–32 (PE-Xa lub PE-RT)
4. Czynnik roboczy: glikol propylenowy spożywczy, stężenie 30–40%
5. Pompa obiegowa: energooszczędna, 20–50 W, sterowana automatycznie
6. Nagrzewnica/chłodnica: wymiennik woda–powietrze, moc 1–3 kW
7. Rozstaw rur: minimum 0,5 m
8. Naczynie wzbiorcze i zawór bezpieczeństwa: wymagane w układzie cieczowym

GWC a centrala rekuperacyjna — jak to połączyć

Schemat integracji GWC z centralą rekuperacyjną zależy od typu wymiennika:

GWC rurowy: czerpnia → rura GWC w gruncie → studzienka skroplin → filtr → centrala rekuperacyjna → nawiew do pomieszczeń

GWC glikolowy: czerpnia → filtr → nagrzewnica glikolowa na kanale → centrala rekuperacyjna → nawiew do pomieszczeń. Równolegle: pętla gruntowa → pompa obiegowa → nagrzewnica → powrót do pętli.

W obu przypadkach GWC znajduje się przed centralą — po stronie nawiewu. Jego zadaniem jest wstępna obróbka termiczna powietrza zewnętrznego, zanim trafi ono do wymiennika ciepła centrali.

FAQ — najczęściej zadawane pytania

Czy GWC eliminuje potrzebę nagrzewnicy wstępnej?

W większości przypadków tak — GWC podnosi temperaturę powietrza zimowego do wartości, przy której szronienie wymiennika nie występuje. Jednak w ekstremalnych warunkach (< -25°C przez dłuższy czas) dodatkowa nagrzewnica 300–500 W jako backup może być wskazana. W praktyce w Warszawie GWC wystarcza w 95% przypadków.

Ile lat działa GWC?

GWC rurowy z rur PE-HD ma żywotność 30–50 lat. GWC glikolowy — pętla gruntowa 25–40 lat, nagrzewnica 15–20 lat, pompa obiegowa 10–15 lat. To oznacza, że GWC rurowy jest rozwiązaniem „zamontuj i zapomnij", natomiast glikolowy wymaga sporadycznej wymiany komponentów.

Czy GWC zastąpi klimatyzację latem?

Nie. GWC obniża temperaturę nawiewu o 8–12°C, co daje odczuwalną poprawę komfortu, ale nie zapewnia precyzyjnej regulacji temperatury w pomieszczeniach. W upalne dni (> 35°C) temperatura nawiewu z GWC wyniesie ok. 22–25°C — to pomaga, ale nie eliminuje potrzeby klimatyzacji w domach z dużym przeszkleniem lub na dobrze nasłonecznionych działkach.

Jaki typ GWC wybrać do domu 150 m²?

Dla domu 150 m² z centralą rekuperacyjną 300–350 m³/h rekomendujemy: GWC rurowy DN 200, długość 35–45 m (budżet: 4 000–6 000 zł) lub GWC glikolowy z pętlą 60–80 m (budżet: 6 000–10 000 zł). Wybór zależy od wielkości działki i preferencji higienicznych — glikolowy jest bezpieczniejszy pod kątem jakości powietrza.

Czy mogę zamontować GWC po wybudowaniu domu?

Technicznie tak, ale koszt wzrasta o 50–100% ze względu na prace ziemne w zagospodarowanym terenie. Jeśli planujesz rekuperację i rozważasz GWC — uwzględnij go na etapie projektu i budowy fundamentów.

Planujesz instalację rekuperacji z GWC? Inżynierowie everflow zaprojektują optymalny układ wentylacji mechanicznej z gruntowym wymiennikiem ciepła — dopasowany do Twojej działki, gruntu i budżetu. Umów się na konsultację — przeanalizujemy, czy GWC się opłaca w Twoim przypadku.
